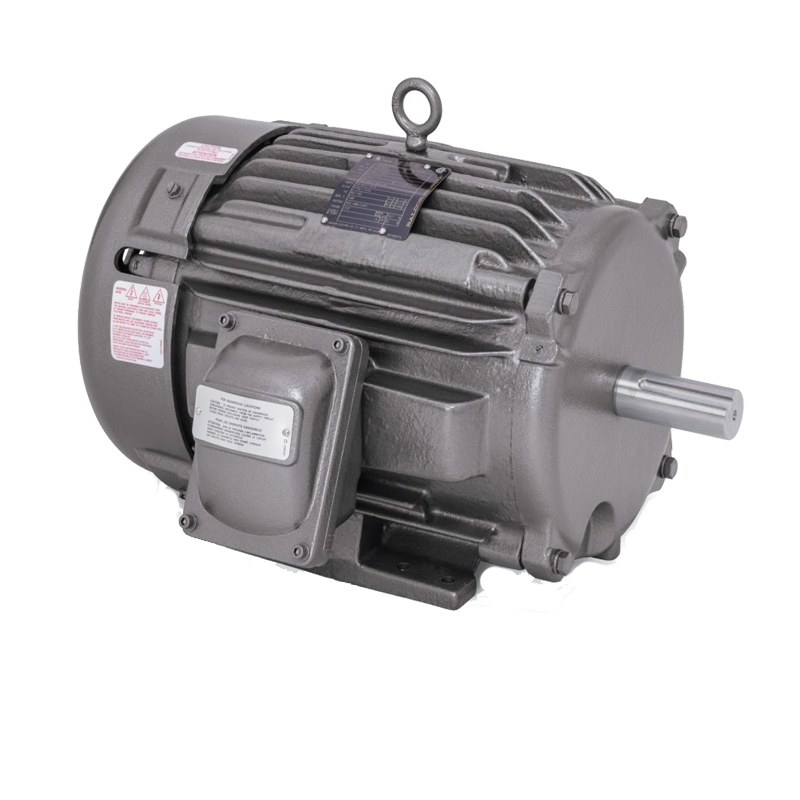

الکتروموتور ضد انفجار (EX)

موتور ضد انفجار (Explosion Proof Electric-Motor) با نام هایی چون الکتروموتور ضد جرقه، الکتروموتور EX، الکتروموتور محیط های خطرناک (Hazardous Area) در صنعت شناخته می شود.

در ادامه به شرح کامل این نوع الکتروموتور و نحوه انتخاب آن ها خواهیم پرداخت.

محیط های انفجاری و الکتروموتور های ضدانفجار

در ابتدا به توضیح اجمالی محیط های انفجاری در فضاهای عملیاتی می پردازیم. در مورد طبقه بندی فضاهای کاری صنایع، از نقطه نظر آتش سوزی و انفجاری دو استاندارد در سطح جهانی مطرح می باشد که عبارتند از:

استاندارد ملی برق آمریکا (NEC)
استاندارد بین المللی (IEC) در اروپا و اکثر کشورهای جهان

کاربرد الکتروموتورهای ضد انفجار

از الکتروموتورهای ضد انفجار در مکان هایی که گازها ، مایعات و بخارهای قابل اشتعال وجود دارد، استفاده می شود که از انتشار جرقه به بیرون از ترمینال باکس و داخل موتور به محیط بیرون جلوگیری می کند.

تقسیم بندی الکتروموتورهای ضد انفجار بر اساس مکان

مناطق بسیار حساس: این نواحی به صورت مداوم در معرض گازها و بخارات قابل انفجار هستند.
مناطق نیمه حساس: این نواحی به صورت مداوم آلوده نیستند اما در معرض آلودگی قرار دارند.
مناطق با حساسیت کم: این ناحیه امن تر از منطقه نیمه حساس بوده اما ممکن است نشتی رخ دهد.

استاندارد ملی برق آمریکا (NEC)

در این استاندارد فضاهای صنعتی بر حسب نوع مواد آتش زا ابتدا به سه رده تقسیم بندی می‌شوند که به نام Class شناخته می شوند.

Class 1

فضاهایی چون تاسیسات نفتی که در آن گازهای قابل اشتعال موجود می باشد.

Class 2

فضایی است که در آن غبارهای قابل اشتعال از قبیل غبار ذغال سنگ، غبار منیزیم، آلومینیوم و غیره موجود می باشد.

Class 3

فضایی که در آن فیبرهای قابل اشتعال مانند پنبه، کناف، براده های چوب و غیره موجود می باشد.

استاندارد اروپایی IEC

استاندارد IEC فقط شامل فضاهایی می گردد که در آنها گازها و بخارات قابل اشتعال وجود داشته و شامل Class1 استاندارد باشد. همچنین در صنایع شیمیایی و هیدروکربنی کاربرد دارد. در این استاندارد فضاها بر حسب میزان گازهای قابل اشتعال به سه Zone یا منطقه تقسیم بندی می گردند:

0 Zone: فضاهایی که گاز و هوای قابل اشتعال در آن وجود داشته و برای مدت طولانی وجود خواهد داشت (بیش از 1000 ساعت در سال)، این فضا در استاندارد آمریکایی Division1 محسوب می گردد. معمولا در 0 Zone هیچ الکتروموتور ضدانفجار یا تجهیزات برقی نصب نمی شود.
1 Zone: فضاهایی را که در آن مخلوط گاز و هوا به میزان قابل اشتعال در شرایط عادی بهره برداری به طور متناوب وجود ندارد (بین 10 تا 1000 ساعت در سال). این فضاها نیز در Division1 قرار می دارند.
2 Zone: فضاهایی که در شرایط عادی بهره برداری، مخلوط گاز و هوا به میزان قابل اشتعال وجود نداشته و یا در صورت وجود برای مدت کوتاهی تداوم خواهد داشت (بین 1 تا 10 ساعت در سال). این فضاها در Division2 قرار می دارند.

روش کدبندی بر طبق استاندارد الکتروموتور ضد انفجار

آمریکایی 505 NEC در این روش ابتدا Class، فضا (Zone)، سپس علامت ضدانفجار Ex، بعد از آن نوع حفاظت سیستم، بعد تعیین گروه بندی دستگاه و درج زیر گروه گازی، سپس قید حداکثر درجه حرارت مجاز سیستم و در انتها ذکر شماره IP آورده می شود.

روش کدبندی بر طبق استاندارد اروپایی IEC

وجود علامت EX (ضد انفجار)، نوشتن نوع حفاظت موتور،درج گروه بندی گازی دستگاه (I,II) و تقسیم بندی آن، قید حداکثر درجه حرارت مجاز سیستم و در انتها ذکر شماره IP

به صورت کلی مطابق استاندارد IIM اروپا، کد الکتروموتورهای ضدانفجار از 4 بخش زیر تشکیل می گردد:

عبارت ثابت EEx
یکی از حروف d و p و e و n که بیانگر نوع حفاظت موتور است.
گروه کلاس موتور IC و IIC
حداکثر درجه حرارت سطح موتور

کلاس دمایی الکتروموتورهای ضد انفجار

از آنجا که تماس گازها و بخارهایی که خاصیت انفجار دارند با یک سطح داغ هم می تواند باعث انفجار آنها گردد لذا کنترل حداکثر دمای سطح داخلی و خارجی موتورهای ضدانفجار ضروری می باشد.

استاندارد توصیه می کند که دمای الکتروموتور 20 درصد کمتر از دمای احتراق مخلوط گازی قابل انفجار در محیط نصب باشد. این درجه بندی را با حرف T نمایش داده و برحسب نوع استاندارد از T6-T1 تقسیم بندی می نمایند.

موارد زیر درجه حرارت سطح الکتروموتور بر حسب استانداردهای مختلف و طبقه بندی T6-T1 را نشان می دهند:

T1: بالای 450 درجه سلسیوس

T2: از 300 تا 450 درجه سلسیوس

T3: از 200 تا 300 درجه سلسیوس

T4: از 135 تا 200 درجه سلسسیوس

T5: از 100 تا 135 درجه سلسیوس

T6: از 85 تا 100 درجه سلسیوس
