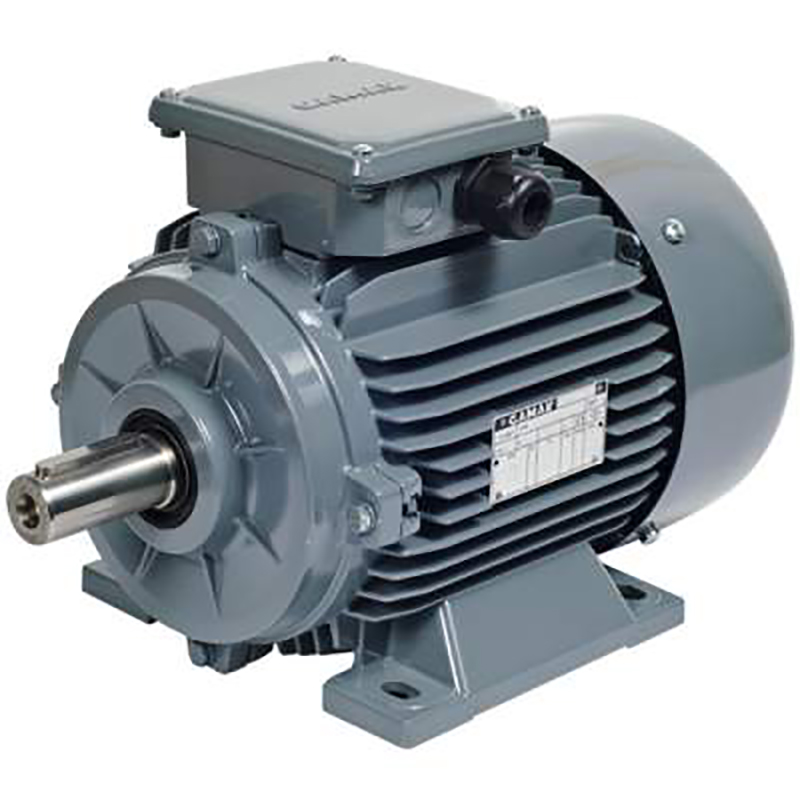

فروش الکتروموتور Yilmaz (ELK)
الکتروموتور ایلماز (ای ال کا) سه فاز ولتاژ پایین آسنکرون را در سه دوره ارائه می شوند:
- الکتروموتور ایلماز 1000 دور کلاس IE2
- الکتروموتور ایلماز 1500 دور کلاس IE2
- الکتروموتور ایلماز 3000 دور کلاس IE2
مشخصات الکتریکال الکتروموتور ایلماز (ELK Motor) سه فاز کلاس IE2
دور |
توان (کیلووات) |
تعداد قطب |
جریان (آمپر) |
Cos Φ |
الکتروموتور ایلماز سه فاز 1000 دور |
0.18 ~ 55 |
6 |
0.6 ~ 101.5 |
0.67 ~ 0.84 |
الکتروموتور ایلماز سه فاز 1500 دور |
0.25 ~ 90 |
4 |
0.71 ~ 156 |
0.69 ~ 0.89 |
الکتروموتور ایلماز سه فاز 3000 دور |
0.37 ~ 90 |
2 |
0.9 ~ 153 |
0.8 ~ 0.91 |
در جدول بالا فرکانس 50 هرتز و کلاس عایقی F می باشد. محدوده ولتاژ 230/400 و 400/690 می باشد.
ابعاد الکتروموتور ایلماز
دور |
قطر شافت (میلی متر) |
وزن |
الکتروموتور ELK سه فاز 1000 دور |
14 تا 75 |
5.9 تا 545 |
الکتروموتور ELK سه فاز 1500 دور |
14 تا 75 |
5.9 تا 648 |
الکتروموتور ELK سه فاز 3000 دور |
14 تا 75 |
5.5 تا 570 |
الکتروموتور های جدول فوق فریم سایز 71 تا 280 دارند.
مشخصات الکتریکال الکتروموتور ELK سه فاز 3000 دور
تیپ موتور |
توان (کیلووات) |
جریان (آمپر) |
Cos Φ |
الکتروموتور ایلماز 2EL071M2A |
0.37 |
0.9 |
0.80 |
الکتروموتور ایلماز 2EL071M2B |
0.55 |
1.27 |
0.82 |
الکتروموتور ایلماز 2EL080M2A |
0.75 |
1.67 |
0.83 |
الکتروموتور ایلماز 2EL080M2B |
1.1 |
2.36 |
0.84 |
الکتروموتور ایلماز 2EL090S2A |
1.5 |
3.17 |
0.83 |
الکتروموتور ایلماز 2EL090L2B |
2.2 |
4.48 |
0.85 |
الکتروموتور ایلماز 2EL100L2B |
3 |
5.8 |
0.88 |
الکتروموتور ایلماز 2EL112M2A |
4 |
7.6 |
0.88 |
الکتروموتور ایلماز 2EL132S2A |
5.5 |
10.2 |
0.88 |
الکتروموتور ایلماز 2EL132S2B |
7.5 |
13.6 |
0.90 |
الکتروموتور ایلماز 2EL160M2A |
11 |
19.6 |
0.90 |
الکتروموتور ایلماز 2EL160M2B |
15 |
26.9 |
0.89 |
الکتروموتور ایلماز 2EL160L2C |
18.5 |
32.2 |
0.91 |
الکتروموتور ایلماز 2EG180M2A |
22 |
39 |
0.89 |
الکتروموتور ایلماز 2EG200L2A |
30 |
52 |
0.90 |
الکتروموتور ایلماز 2EG200L2B |
37 |
64 |
0.90 |
الکتروموتور ایلماز 2EG225M2B |
45 |
77.4 |
0.90 |
الکتروموتور ایلماز 2EG250L2B |
55 |
94.5 |
0.90 |
الکتروموتور ایلماز 2EG280S2A |
75 |
128 |
0.90 |
|
مقادیر فوق جهت نمونه نمایش داده شده اند، برای مشاهده سایر مدل ها و کسب اطلاعات بیشتر به کاتالوگ الکتروموتور ای ال کا مراجعه نمایید
نقشه ابعاد الکتروموتور ELK ایلماز پایه دار
سایز فریم |
071 |
080 |
090S |
090L |
100 |
تعداد قطب ها |
2-4-6-8 |
D |
14 |
19 |
24 |
24 |
28 |
E |
30 |
40 |
50 |
50 |
60 |
L |
244 |
274 |
325 |
325 |
370.5 |
AC |
137 |
155 |
176 |
176 |
193 |
H |
71 |
80 |
90 |
90 |
100 |
HE |
112 |
123 |
132 |
132 |
149 |
HD |
183 |
203 |
222 |
222 |
249 |
F |
5 |
6 |
8 |
8 |
8 |
GA |
16 |
21.5 |
27 |
27 |
31 |
DB |
M5 |
M6 |
M8 |
M8 |
M10 |
C |
45 |
50 |
56 |
56 |
63 |
ΦK |
7 |
10 |
10 |
10 |
12 |
B |
90 |
100 |
100 |
125 |
140 |
BB |
110 |
122 |
151 |
151 |
170 |
HA |
3 |
3 |
4 |
4 |
4 |
AA |
19 |
25 |
27 |
27 |
31 |
A |
112 |
125 |
140 |
140 |
160 |
AB |
128 |
148 |
167 |
167 |
192 |
اطلاعات ابعادی فریم سایز های فوق جهت نمونه نمایش داده شده اند، برای مشاهده اطلاعات ابعادی سایر فریم سایز ها به کاتالوگ الکتروموتور ایلماز مراجعه نمایید.
کد تیپ الکتروموتور ایلماز
انواع الکتروموتور Yilmaz با کد خاصی نمایش داده می شود که طبق جدول زیر معرف یکی از ویژگی های الکتروموتور است.
بعنوان مثال:
2 EL 132 M 4 C FC 00 000
کد |
توضیحات |
2 |
کلاس بازدهی موتور:
|
EL |
تیپ اصلی موتور:
- EL: موتور استاندارد با پوسته آلومینیوم
- EG: موتور استاندارد با پوسته چدن
- EC: موتور کامپکت با پوسته آلومینیوم
- ED: موتور کامپکت با پوسته چدن
|
132 |
فریم سایز (ارتفاع محور شافت از پایه موتور به میلی متر):
- 71، 80، 90، 100، 112، 132، 160، 180، 200، 225، 250، 280
|
M |
طول پوسته:
- S: کوتاه
- M: متوسط
- L: بلند
|
4 |
تعداد قطب ها:
- 2: 2 قطب – 3000 دور بر دقیقه
- 4: 4 قطب – 1500 دور بر دقیقه
- 6: 6 قطب – 1000 دور بر دقیقه
|
C |
طول روتور:
|
FC |
- PD: پایه دار B3
- FA: فلنج دار B5
- FC: فلنج دار B14
|
00 |
ویژگی های الکتریکی
- رقم اول: ویژگی های الکتریکی دیگر
- رقم دوم: ولتاژ و فرکانس
- A: فرکانس 50 هرتز، ولتاژ 230/400 ولت
- B: فرکانس 50 هرتز، ولتاژ 400/690 ولت
- C: فرکانس 50 هرتز، ولتاژ 240/415 ولت
- D: فرکانس 50 هرتز، ولتاژ 230/400 ولت
|
000 |
|
نمایندگی فروش الکتروموتور ایماز
شرکت آداک تجهیز افلاک مهر تبریز با در اختیار داشتن پرسنل متخصص و مجرب در زمینه خدمات مهندسی و تامين كالاي مورد نياز صنايع نفت، گاز و پتروشيمي و کاخانجات تولیدی در راستای قطعات و تجهیزات مربوط به تجهیزات صنعتی و اتوماسیون صنعتی فعالیت خود را از سال 1390 با قرار گرفتن در لیست تامین کنندگان واحدهای صنعتی به صورت رسمی آغاز نموده است. این مجموعه مفتخر است که توانسته با همکاری مستقیم شرکتهای تولیدی داخلی و خارجی و حذف واسطه تجهیزات و قطعات مربوط به این صنف را تامین نماید. در این راستا فروش انواع الکتروموتور های صنعتی را در برنامه کاری خود قرار داده است که از آن جمله می توان به فروش انواع الکتروموتور صنعتی با برند الکتروموتور ایماز اشاره نمود. جهت کسب اطلاعات بیشتر و دریافت قیمت بروز انواع الکتروموتورهای صنعتی میتوانید با کارشناسان این شرکت در ارتباط باشید.
