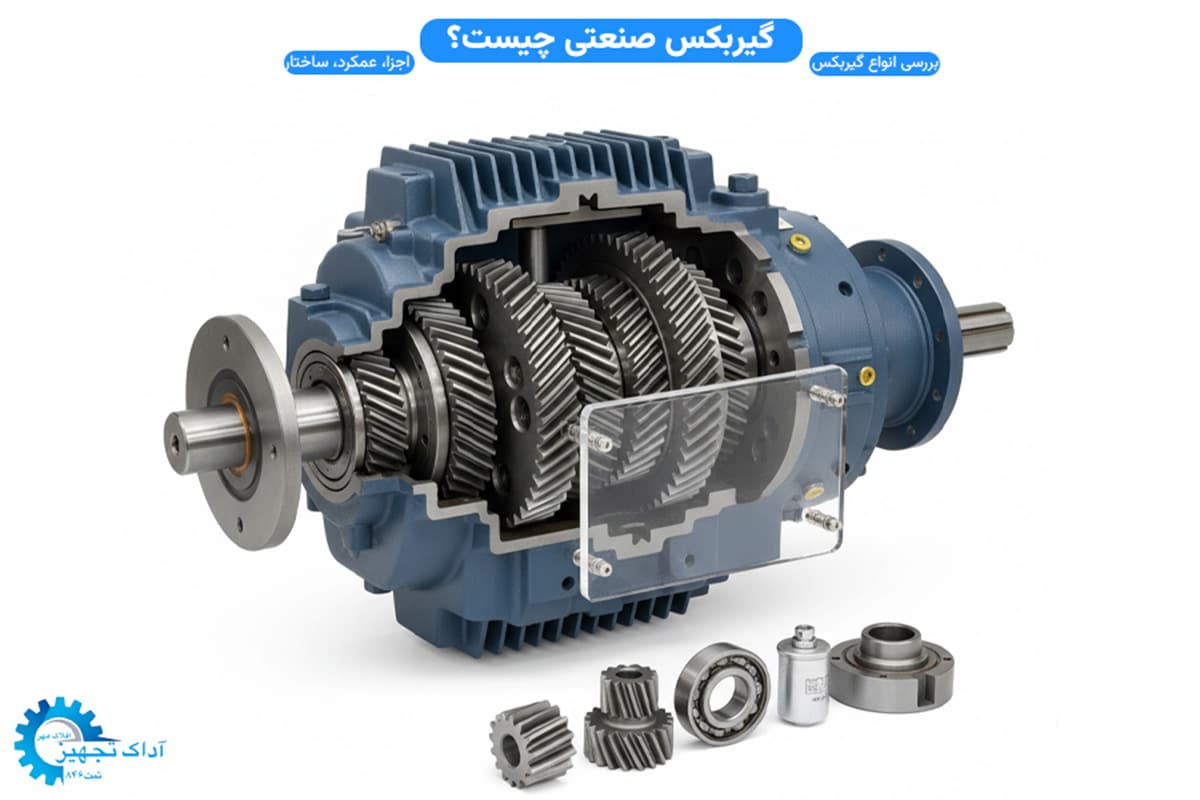

گیربکس های صنعتی شامل قسمت های مختلفی می شوند که اصلی ترین جز آنها چرخدنده ها می باشند که بسته به نوع گیربکس، شکل و جنس آنها متفاوت هستند.
از دیگر اجزای گیربکس ها می توان به:
درپوش کنترل روغن و بازبینی کاسه نمد
صنعت تولید شکر : در این صنعت دو گیربکس خورشیدی و هلیکال گزینههای کاربردی معرفی میشوند. با استفاده از این نوع گیربکسها میتوان گشتاور و سرعت نیروی تولید شده توسط موتور را مدیریت کرد.
فولادسازی : در صنعت تولید فولاد ویژگیهای مهمی چون قدرت و ظرفیت و دقت بالای گیربکسها مهم تلقی میشوند. با توجه به ویژگیهای ذکر شده، گیربکسهای خورشیدی و پینیون انواع مفید این قطعات برای صنعت فولادسازی معرفی میشوند. با کاربری این نوع گیربکسها میتوان عملکردی پایدار و حرکتی نرم را ایجاد کرد.

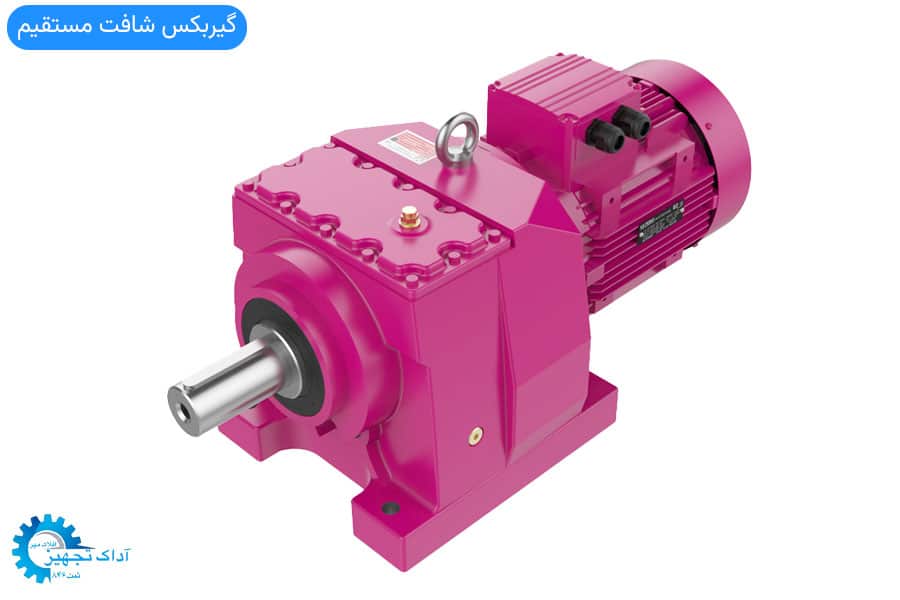

سیمان سازی : در صنعت تولید سیمان از گیربکسهای بسیار قوی استفاده میشود که گشتاور زیادی را تحمل میکنند. از این رو آشنایی با گیربکس های صنعتی با ویژگی کارایی بالا در این صنعت ضرورت دارد. با توجه به اندازه و قدرت بسیار بالای موتورهای مورد استفاده در این صنعت، گیربکسهای هلیکال و شافت مستقیم انواع مفیدی در صنعت سیمان به شمار میآیند. با استفاده از این نوع گیربکسها میتوان از گشتاور تولیدشده در موتور بهترین خروجی را دریافت کرد.
صنعت تولید کاغذ: به طور معمول در صنعت تولید کاغذ گیربکسها جهت کنترل نیرو و سرعت ماشین تولید کاغذ کاربرد دارند. گیربکسهای خورشیدی بهترین نوع این قطعات برای صنعت ذکر شده تعریف میشوند.
برای خرید گیربکس صنعتی نیاز است که مهمترین مشخصه های مربوط به آن را به خوبی شناخته و هنگام خرید آنها را به کار بگیریم.
حاصل تقسیم دور خروجی به دور ورودی گیربکس نسبت تبدیل (Ratio) را به دست می دهد. به عبارت دیگر اگر نسبت تبدیل گیربکس N باشد، به ازای هر N دوری که محرک در یک دقیقه بزند، خروجی گیربکس یک دور در دقیقه می چرخد. برای گیربکس های مختلف دامنه نسبت تبدیل قابل تولید متفاوت است. مثلا برای گیربکس حلزونی نسبت تبدیل 1:7 تا 1:100 تولید می شود.
نکته قابل توجه این است که برخی گیربکس ها با چند مرحله کاهش دور، گشتاور بالاتری تولید می کنند و نسبت تبدیل کل گیربکس معادل حاصلضرب نسبت تبدیل هر گیربکس در هم می باشد.
نوع ورودی گیربکس می تواند به صورت سالید شافت، هالوشافت، فلنجدار،… باشد. خروجی گیربکس نیز می تواند به صورت سالید شافت، هالوشافت مادگی، شافت نری و فلنجدار، … تولید شود.
برای خرید گیربکس باید نوع ورودی و خروجی آن کاملا مشخص باشد.
باید توجه داشت که به گیربکسی که قسمت خروجی آن به صورت سالید شافت ساده (بدون فلنج) باشد اصطلاحا گیربکس پایه دار نیز گفته می شود.

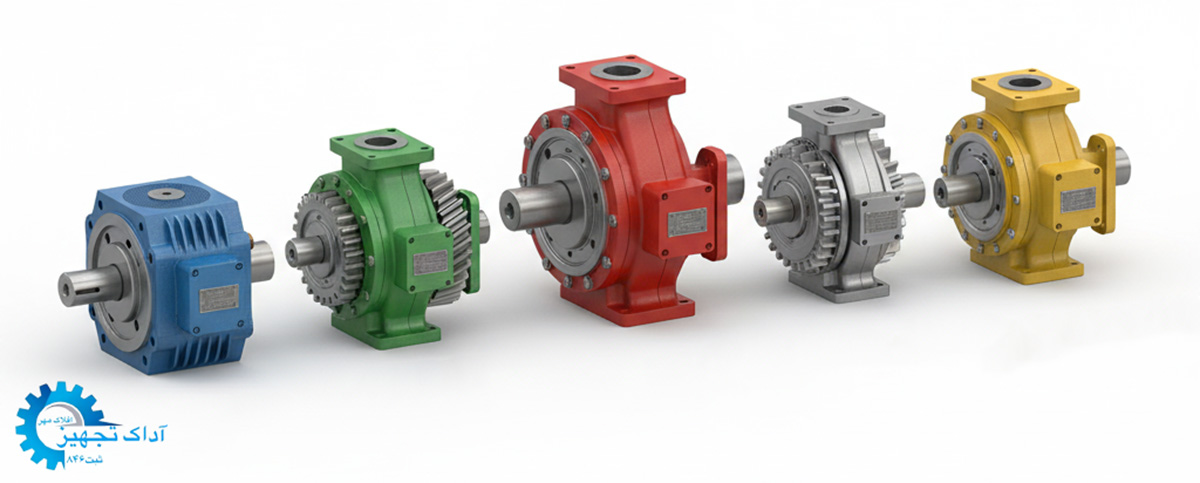

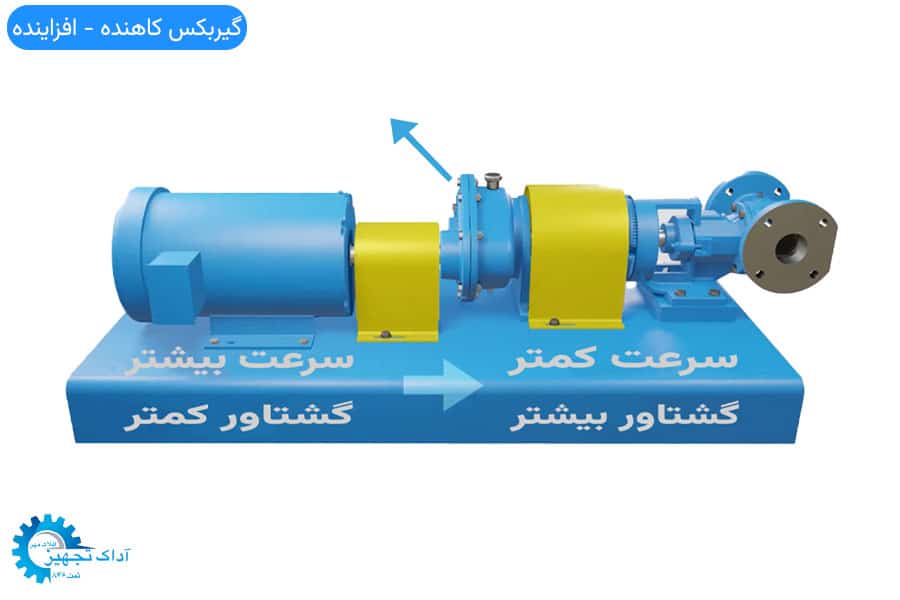

با توجه به تنوع کاربرد و استفاده از گیربکس های صنعتی در صنایع مختلف، این مبدل در انواع مختلفی تولید و به بازار مصرف عرضه می گردند. اما در حالت کلی گیربکسهای صنعتی به دو گروه افزاینده و کاهنده طبقه بندی میشوند. در نوع گیربکس کاهنده کاهش سرعت و در نتیجه افزایش گشتاور خروجی را خواهیم داشت در حالیه در گیربکس های افزاینده، سرعت افزایش و گشتاور کاهش می یابد. (گشتاور همان نیرویی است که باعث چرخش یک جسم حول یک محور میشود)
از گیربکس های رایج مورد استفاده در صنعت می تواند به موارد زیر اشاره نمود :

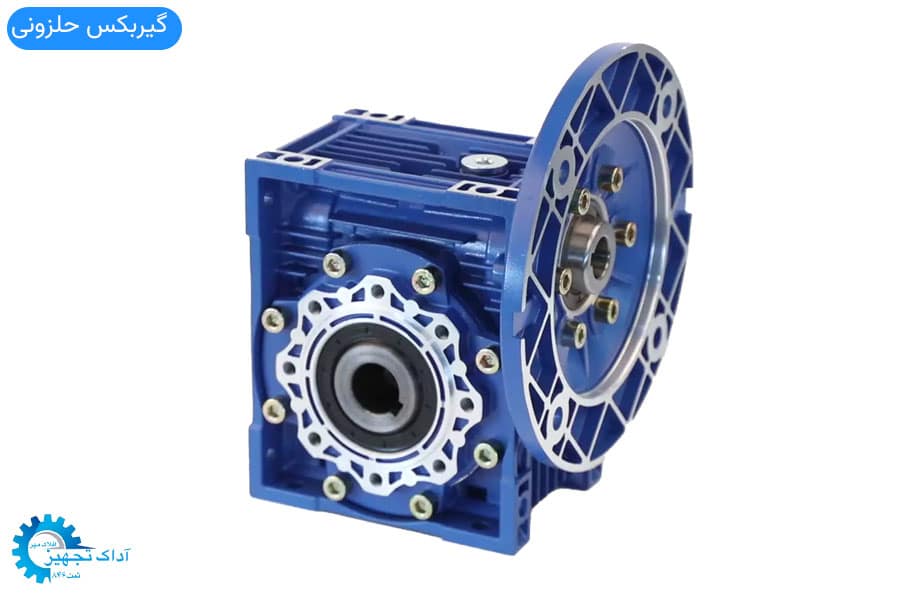

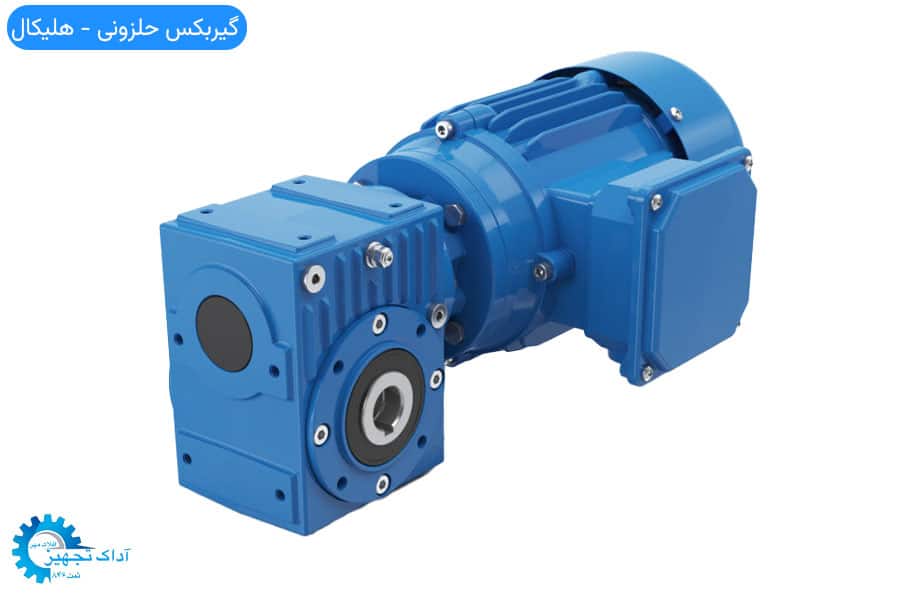

یکی از پرکاربرد ترین کاهنده های سرعت و افزایش قدرت گیربکس حلزونی می باشد. این گیربکس در بازار با نام گیربکس ۹۰ درجه نیز شناخته می شود و به دلیل صدای کم و اندازه کوچک و راندمان کاری بالا یکی از پر استفاده ترین گیربکس ها می باشد. گیربکس حلزونی متشکل از دو چرخ دنده ساده و ماردون می باشد. در گیربکس حلزونی به علت استفاده از چرخ دنده های برنجی و فولادی دارای صدای بسیار پایین و رو به صفر است که این امر علاوه بر پایین بودن صدا راندمان کاری بالا را دارا می باشد. از اجزای این گیربکس می توان به شافت ، بلبرینگ و یک هاب کروی شکل اشاره نمود .مکانیسم عمل و انتقال قدرت در این گیربکس به وسیله درگیری محور و چرخ دنده ی حلزونی با یکدیگر صورت می گیرد. از مزایای گیربکس حلزونی می توان به موارد زیر اشاره نمود :
گیربکس آویز یا شافت موازی نوعی از موتورهای دنده ای هستند که با کمک چرخ دنده کاهش سرعت را انجام می دهند. بدلیل اینکه شفت موتور و شفت کاهنده سرعت روی صفحات موازی قرار دارند، گیربکس آویز را شفت موازی نیز می نامند همین مزیت باعث شده است که این نوع گیربکس مسطح باشد و برای کاربردهایی در فضای محدود ایدهآل هستند.
گیربکس های آویز به دسته های زیر تقسیم بندی می شوند :
مزایای گیربکس آویز یا شافت موازی

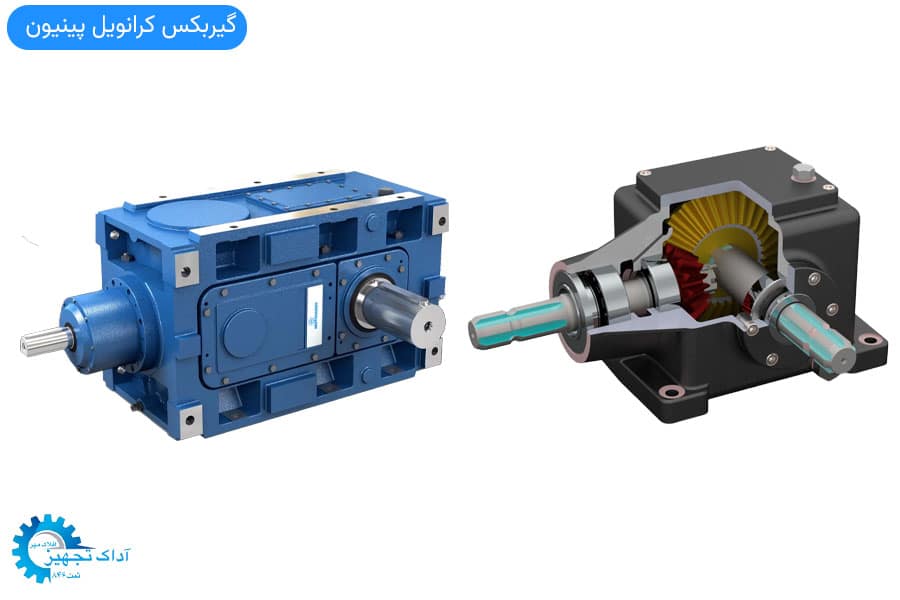

گیربکس کرانویل پینیون از دو بخش به نام های کرانویل و پینیون که با یکدیگر زاویه 90 درجه می سازند و تعدادی چرخ دنده هرزگرد هلیکال تشکیل می شوند. پینیون محوری است که مستقیم با موتور ارتباط دارد، سر آن دارای دنده های مارپیچ مخروطی است و همانطور که از انتهایش، حرکت دورانی موتور را دریافت میکند، از قسمت دنده مارپیچی خود نیز، این حرکت را به کرانویل انتقال می دهد.
کرانویل در اصل چرخی است که در یک لبه آن دارای دندههایی مارپیچ و بشکل مخروطی است که با دندههای پینیون درگیر شده و با محور خروجی گیربکس در ارتباط است. در واقع عملکرد سیستم کرانویل پینیون فراهم ساختن یک نسبت دائمی کاهش سرعت و همچنین چرخش 90 درجه ای مسیر گشتاور انتقالی می باشد.
ورودی گیربکس پینیون کرانویل یا بصورت هالو شافت است که الکتروموتور بصورت مستقیم بر روی گیربکس ها کوپله می شود و یا بصورت شافت دار می باشد که اتصال موتور و گیربکس بصورت چرخ زنجیر ، چرخ تسمه یا کوپلینگ برقرار است.
انواع گیربکس کرانویل پینیون

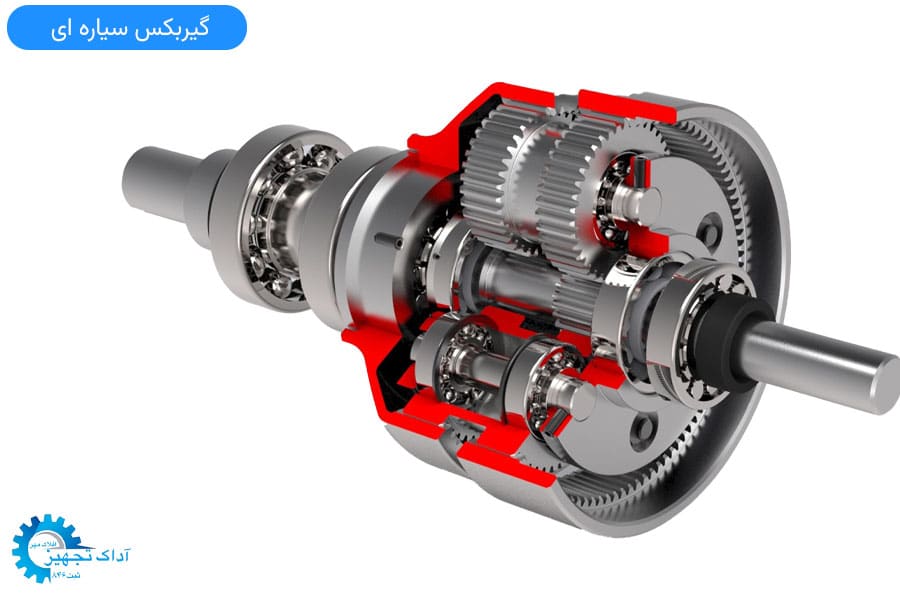

گیربکس های خورشیدی از یک چرخدنده مرکزی که دنده خورشیدی نامیده می شود تشکیل شده است این چرخ دنده مرکزی توسط سه عدد چرخدنده دور تا دور آن احاطه شده است. این چرخدنده ها را پینیون یا چرخدنده هرزگرد نیز می نامند. پینیون ها و چرخدنده مرکزی توسط یک بازو به همدیگر وصل هستند. این سه جزء یک طبقه از گیربکس خورشیدی را تشکیل می دهند که تمامی این اجزا بر روی صفحه ای قرار دارد که کریر نامیده می شود. پینیون ها درون یک رینگ دندانه دار می چرخند و حرکت دورانی دارند. نیروی محرک به چرخدنده مرکزی منتقل می شود و باعث چرخش پینیون ها می شود. حرکت سیاره ها باعث چرخش بازو می شود و نیرو و گشتاور را منتقل می کند.
هر طبقه گیربکس خورشیدی دور را تا حدود 1:7 کاهش می دهد و در نتیجه به همان نسبت باعث افزایش گشتاور می شود. گیربکس خورشیدی معمولا از یک تا چهار طبقه تشکیل شده است و برای دورهای خیلی پایین بجای طبقه پنجم از طبقه زاویه ای (90 درجه) استفاده می کنند.
گیربکس های دور متغییر (Variable Speed Drive) دسته ای از گیربکس های صنعتی هستند که قابلیت تغییر دور در آنها از کم به زیاد است. به این دسته از گیربکس ها ،گیربکس دورمتغیر معرفی شده است. گاهی اوقات نیاز به یک دور ثابت در صنعت وجود دارد، در اینگونه موارد از الکتروموتور و گیربکس معمولی استفاده می شود. در حالیکه خیلی از مواقع نیاز است که یک گیربکس با دور نسبی داشته باشیم، در این مواقع پیشنهاد می شود که از گیربکس دور متغیر استفاده شود. استفاده از این گیربکس ها باعث می شود استفاده از اینورتر کمتر احساس شود و بدون افت توان موتور، دور موتور گیربکس تعیین گردد.
گیربکس دور متغیر بر اساس نوع طراحی به سه دسته تقسیم بندی می شود:
برای انتخاب گیربکس صنعتی مورد نظر باید به نکات زیر را در نظر داشته باشید:
