استانداردهای نصب لوله برق در ساختمان ها
استانداردهای نصب لوله برق در ساختمان ها
نصب صحیح لولههای برق در ساختمانها یکی از مهمترین بخشهای اجرای تأسیسات الکتریکی است. رعایت استانداردهای نصب لوله برق نه تنها باعث افزایش ایمنی ساختمان میشود، بلکه در طول عمر سیستم برقرسانی و کاهش هزینههای نگهداری نیز تأثیر مستقیم دارد. در این مقاله به بررسی کامل و جامع استانداردهای نصب لولههای برق در پروژههای ساختمانی میپردازیم.
لوله برق، محفظهای است که سیمهای برق از درون آن عبور داده میشوند تا در برابر عوامل فیزیکی، رطوبت، ضربه و خطرات محیطی محافظت شوند. این لولهها به دو نوع کلی لوله برق فلزی و لوله برق پلاستیکی PVC یا پلیاتیلن تقسیم میشوند.
اهمیت رعایت استاندارد در نصب لولههای برق
نصب غیراستاندارد لولههای برق میتواند خطراتی مانند آتشسوزی، برقگرفتگی، آسیب به تجهیزات الکتریکی و اختلال در عملکرد سیستمها را به همراه داشته باشد. بنابراین استفاده از ضوابط مهندسی و استانداردهای رسمی، به ویژه مقررات “مبحث سیزدهم مقررات ملی ساختمان ایران”، الزامی است.

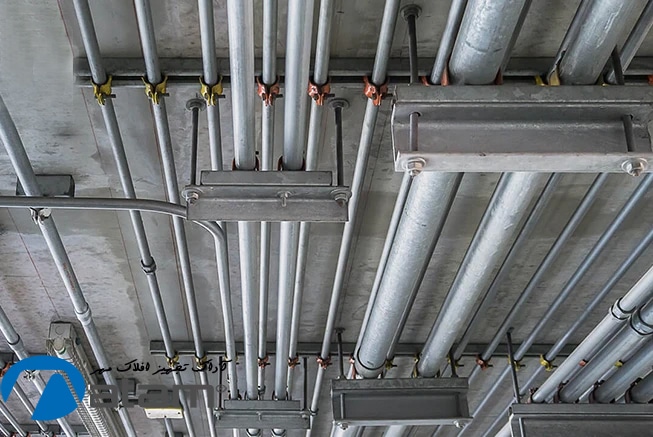

مراحل اصولی نصب لولههای برق
طراحی مسیر لولهکشی
مسیر لولهها باید به صورت مستقیم، کوتاه و با کمترین تعداد زانویی طراحی شود.
از تقاطعهای زیاد خودداری شود تا در آینده تعمیر و سیمکشی مجدد آسانتر باشد.
لولهها نباید با لولههای آب، گاز یا فاضلاب در تماس یا تداخل باشند.
انتخاب نوع لوله مناسب
در محیطهای مرطوب و صنعتی، استفاده از لوله فلزی گالوانیزه ضدزنگ توصیه میشود.
برای مناطق خشک و ساختمانهای مسکونی، لولههای PVC نسوز و مقاوم در برابر اشعه UV بهترین گزینه هستند.
قطر لوله باید با توجه به تعداد و قطر سیمهایی که از آن عبور میکنند انتخاب شود تا مانع تهویه و حرارتزدایی نشود.
فواصل مجاز نصب بستها و ساپورتها
برای لولههای فلزی، حداکثر فاصله مجاز بین بستها ۲ تا ۲.۵ متر است.
برای لولههای PVC، بسته به ضخامت، فواصل ۱ تا ۱.۵ متر توصیه میشود.
در زانوها، سهراهیها و تقاطعها حتماً باید یک بست حمایتی قرار داده شود.
رعایت عمق و موقعیت لوله در دیوار یا کف
- در دیوارهای آجری، عمق نصب باید حداقل ۲ تا ۳ سانتیمتر از سطح کار باشد.
- در کف، لولهها باید در کانالهایی با عرض و عمق مناسب قرار گیرند و پس از عبور سیم، با بتن پوشانده شوند.
- از نصب لولهها در دیوارهای باربر یا محلهایی که امکان ترکخوردگی وجود دارد، پرهیز شود.
نکات مهم برای نصب ایمن لولههای برق
- در هنگام نصب لوله، دهانه لولهها باید با درپوش یا چسب پوشانده شوند تا از ورود گرد و غبار و مصالح ساختمانی جلوگیری شود.
- از فشار بیش از حد هنگام خمکردن لولهها اجتناب شود تا لوله دفرمه نشود.
- استفاده از زانو یا رابط استاندارد الزامی است؛ خمکردن دستی یا حرارتی لولهها بدون ابزار مجاز نیست.
- در سقفهای کاذب، لولهها باید با بست فلزی یا ساپورت مهار شوند و بر روی سقف قرار نگیرند.
هماهنگی با سایر تأسیسات ساختمانی
نصب لولههای برق باید با تأسیسات مکانیکی مانند لولههای گاز، آب، سیستم تهویه و فاضلاب هماهنگ شود. بر اساس استاندارد، فاصله افقی مجاز لوله برق از سایر لولهها نباید کمتر از 10 سانتیمتر باشد. همچنین در صورت عبور لولهها از کنار منابع حرارتی، باید از عایقهای حرارتی استفاده شود.
آزمون و تست پس از نصب
قبل از عبور دادن سیمها، باید مسیر لوله با فنر مخصوص تست شود تا از باز بودن و نداشتن انسداد در طول مسیر اطمینان حاصل شود. همچنین استفاده از دستگاههای تست عایق (مگاهممتر) برای بررسی مقاومت عایقی کابلها توصیه میشود.
اشتباهات رایج در نصب لولههای برق
-
- استفاده از لولههای غیراستاندارد و بیکیفیت
- قرار دادن لوله در معرض نور مستقیم خورشید بدون پوشش
- عدم استفاده از بست کافی و افتادگی لوله
- اتصال مستقیم سیم به بدنه فلزی بدون استفاده از گلند یا عایق
- نادیده گرفتن مسیرهای دسترسی برای تعمیر آینده
نتیجهگیری
رعایت استانداردهای نصب لولههای برق در ساختمانها یک ضرورت انکارناپذیر است. استفاده از تجهیزات استاندارد، طراحی اصولی مسیرها، توجه به ایمنی و اجرای صحیح، همگی در ایجاد یک سیستم برقرسانی ایمن، پایدار و بادوام نقش کلیدی دارند. با رعایت این اصول، میتوان ریسک خطرات برقی را به حداقل رساند و عمر مفید تأسیسات را افزایش داد.
